EASTRON - třífázový elektoměr

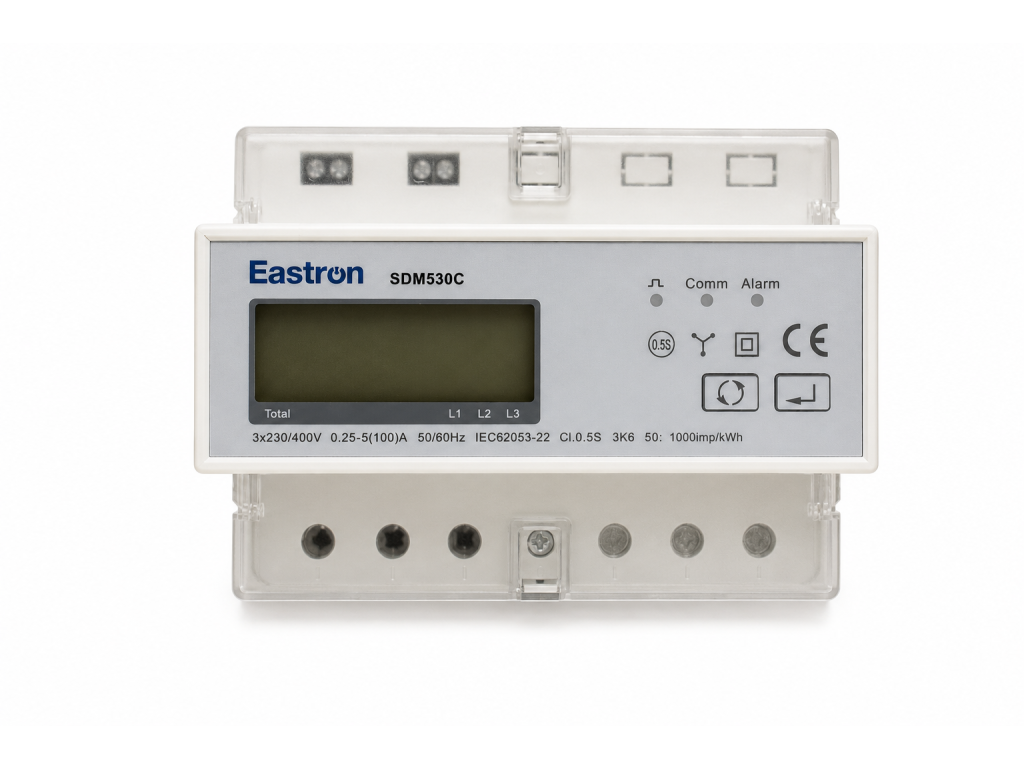

Eastron SDM530C třífázový elektroměr
Třífázový elektroměr Eastron SDM530C zajišťuje přesné měření spotřeby a výkonu v moderních FVE systémech. Díky samostatným relé pro každou fázi umožňuje individuální odpojení jednotlivých fází a nabízí spolehlivé datové výstupy přes Modbus.
- Model: Eastron SDM530C
- Typ: třífázový elektroměr
- Měření: spotřeba a výkon
- Relé: samostatné pro každou fázi
- Komunikace: Modbus
- Montáž: DIN lišta
- Provedení: kompaktní
- Využití: moderní FVE systémy
| Kategorie: | OBK Chytrá domácnost |
|---|---|
| Hmotnost: | 0.65 kg |
| Výška: | 13 cm |
| Délka: | 8 cm |
| Šířka: | 10 cm |

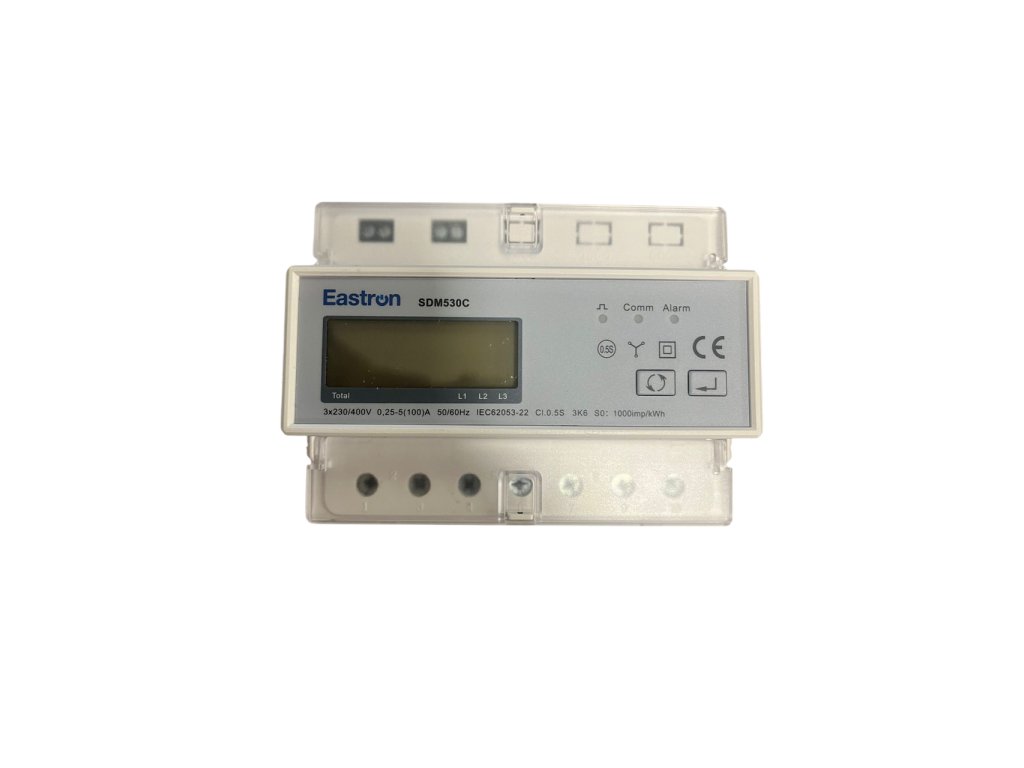

EASTRON SDM530C – Three Phase Multifunctional DIN Rail Meter
EASTRON SDM530C je vysoce přesný a spolehlivý třífázový elektroměr určený pro měření napětí, proudu, výkonu, účiníku a energie v sítích 3×230/400 V. Poskytuje kompletní přehled o toku energie v každé fázi, včetně činné, jalové i zdánlivé složky.
Díky kompaktní konstrukci na DIN lištu je vhodný pro montáž do rozvaděčů domácích, komerčních i průmyslových systémů. Podsvícený LCD displej zobrazuje hlavní hodnoty v reálném čase a umožňuje rychlou kontrolu provozu.
Komunikace probíhá přes RS-485 s protokolem Modbus RTU, což umožňuje propojení s měniči DEYE, systémy OBK SMART a monitorovacími platformami. Elektroměr je vhodný pro FVE systémy, energetický monitoring i automatizaci provozu.
Hlavní výhody
- Samostatná relé pro každou fázi umožňují individuální odpojení jednotlivých fází.
- Přesné měření hlavních elektrických veličin – napětí, proudu, výkonu, účiníku i energie.
- Komunikace přes RS-485 a Modbus RTU pro integraci do řídicích a monitorovacích systémů.
- Kompatibilita s měniči DEYE, systémy OBK SMART a monitoringem OBK-SMART.
- Podsvícený LCD displej pro přehledné čtení hodnot v reálném čase.
- Kompaktní provedení na DIN lištu se snadnou montáží do rozvaděče.
- Vysoká přesnost Class 0.5S a certifikace dle IEC 62053-22 / IEC 62053-23.
Využití v praxi
- Rodinné domy a fotovoltaické systémy pro měření výroby a spotřeby energie.
- Komerční objekty a provozy pro sledování zátěže a účinnosti sítě.
- Hybridní systémy DEYE / OBK, kde je potřeba přesný přenos dat pro řízení energie.
- Energetický monitoring a automatizace s připojením do řídicích systémů přes Modbus.
- Rozvaděče domácích, firemních i průmyslových instalací.
Technické parametry
| Model | EASTRON SDM530C |
|---|---|
| Typ zařízení | Třífázový multifunkční elektroměr na DIN lištu |
| Napájení (Un) | 3×230/400 V AC (80–120 % Un) |
| Frekvence | 50 / 60 Hz |
| Třída přesnosti | Class 0.5S (active energy), Class 2 (reactive) |
| Proudový rozsah | Až 100 A (přímé měření) |
| Vlastní spotřeba | ≤ 2 W / 10 VA na fázi |
| Komunikace | RS-485 (Modbus RTU), baud rate 1200–9600 bps |
| Impulzní výstup | 1000 imp/kWh (200/100/60 ms nastavitelné) |
| Displej | LCD, 8 číslic, max. 999999.99 kWh/kvarh |
| Provozní teplota | –25 °C až +55 °C |
| Krytí | IP51 (vnitřní instalace) |
| Kategorie / EMC | CAT III, M1, E2; ESD 8 kV contact / 15 kV air |
| Rozměry (V׊×H) | 125,5 × 96,5 × 76,5 mm |
| Hmotnost | ≈ 55 g |
| Normy | IEC 62053-22 / IEC 62053-23 |

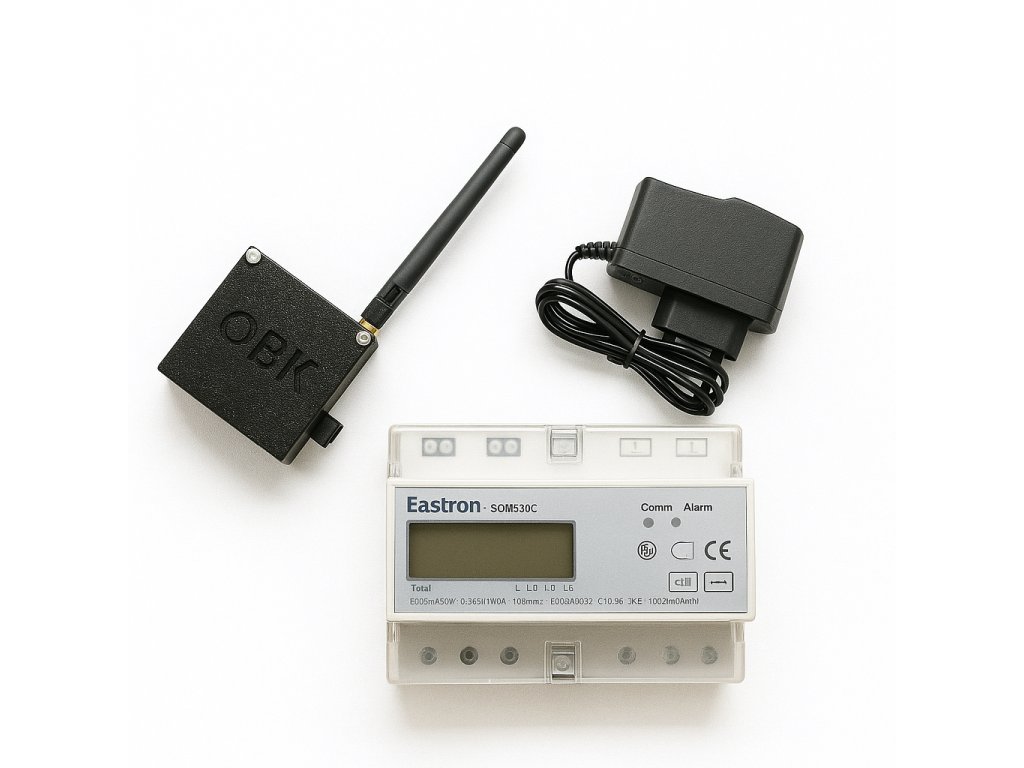

| Součástí balení | Adaptér USB-C, anténa, Eastron SDM (chytrá krabička) |
