Eastron SDM630MCT – třífázový elektroměr pro CT 1/5 A s Modbus RTU a MID

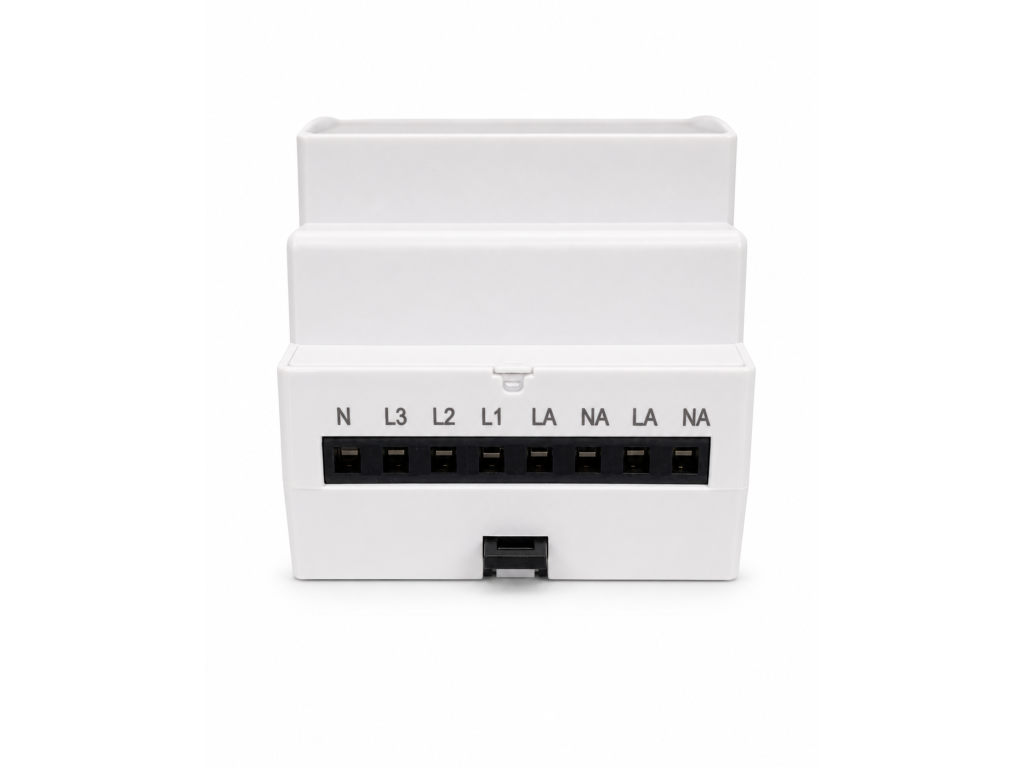

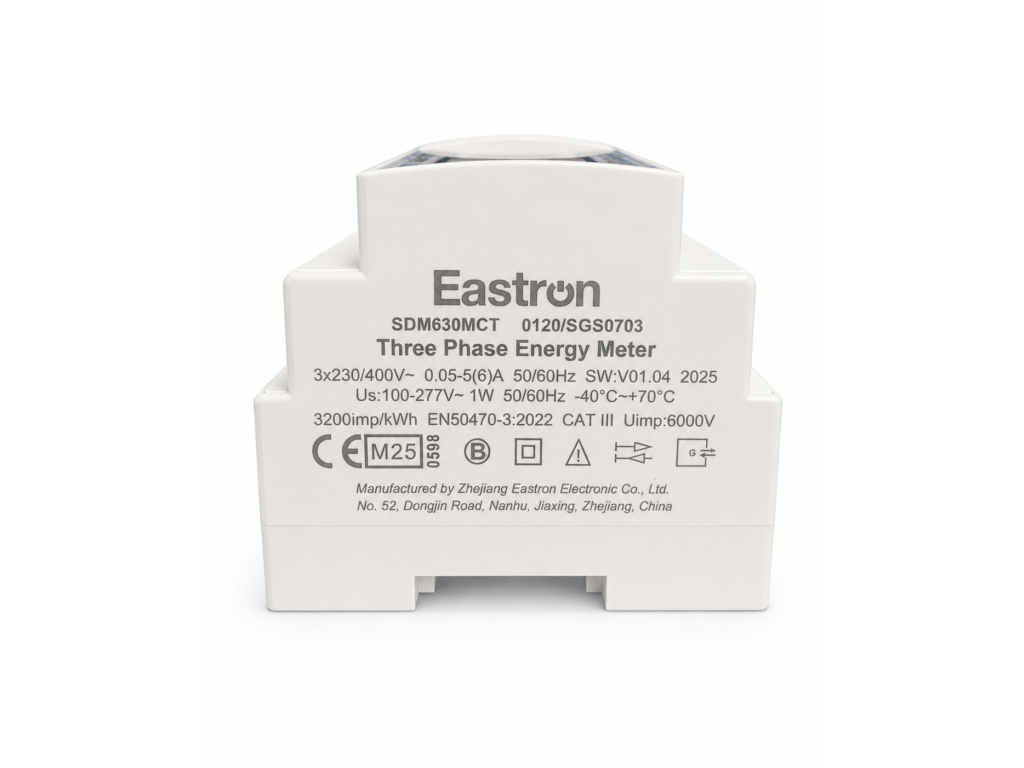

Eastron SDM630MCT-MOD-MID třífázový elektroměr
Eastron SDM630MCT-MOD-MID je multifunkční elektroměr pro nepřímé měření přes proudové transformátory se sekundárním proudem 1 A nebo 5 A. Měří importovanou i exportovanou energii, napětí, proud, výkon, účiník a frekvenci. Pro vzdálený odečet nabízí rozhraní RS485 s protokolem Modbus RTU a konfigurovatelné pulsní výstupy.
- Model: Eastron SDM630MCT-MOD-MID
- Typ: multifunkční elektroměr
- Měření proudu: nepřímé přes CT
- Vstup CT: 1 A nebo 5 A
- Jmenovité napětí: 3×230/400 V AC

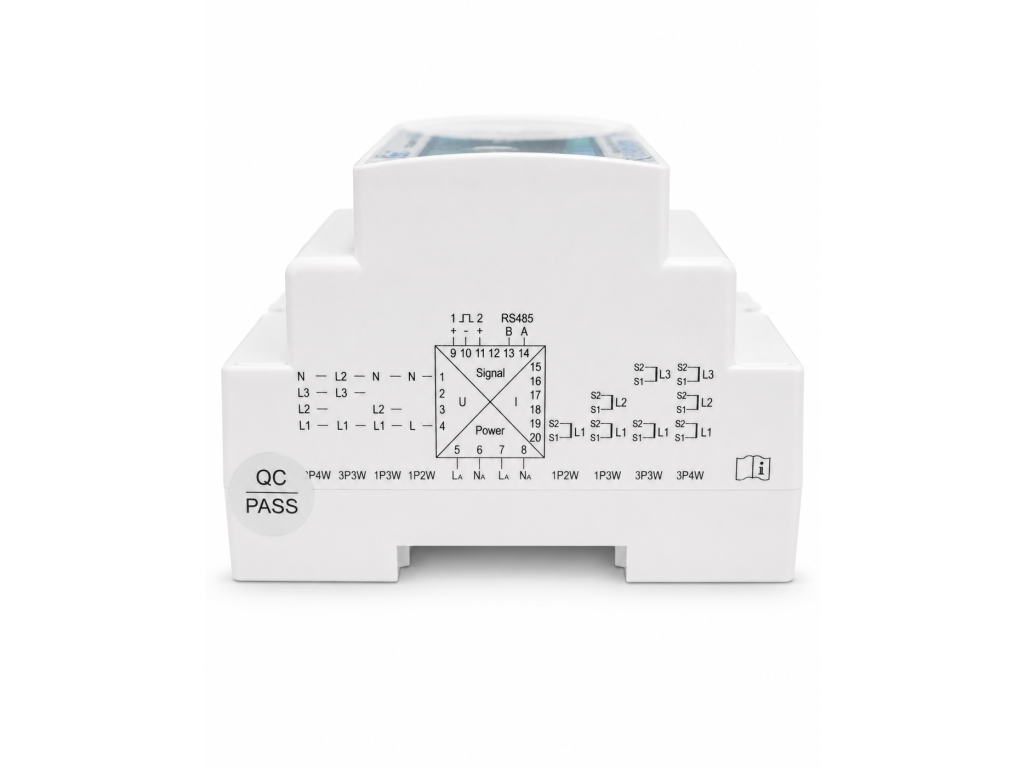

- Zapojení: 1P2W, 3P3W a 3P4W

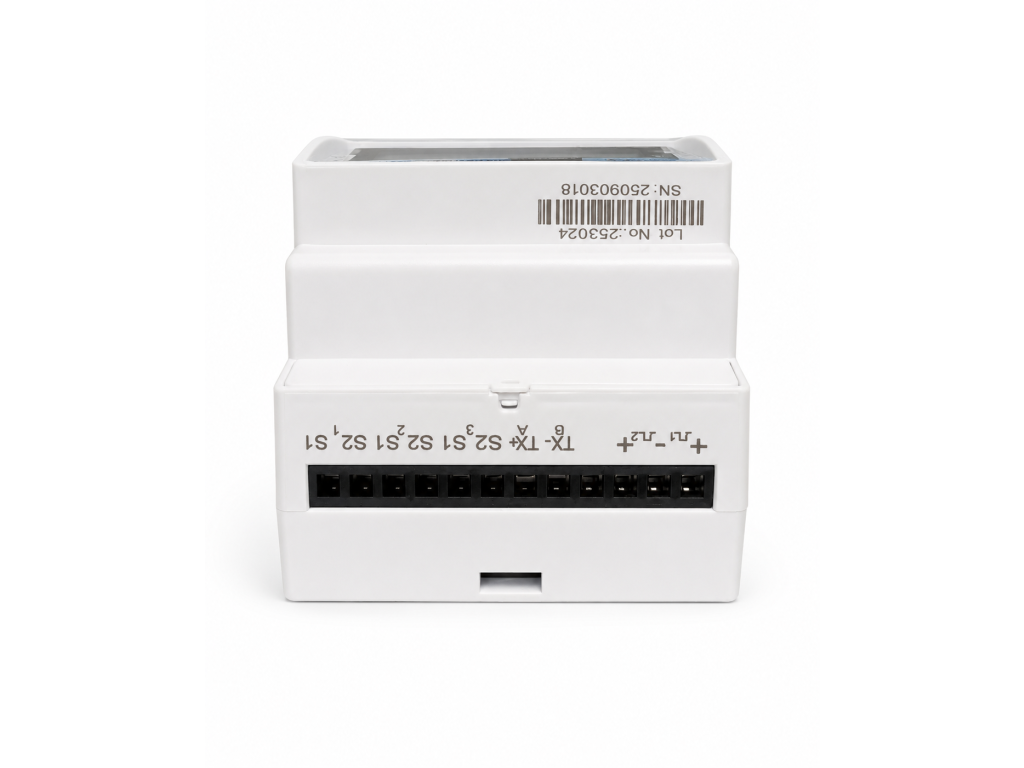

- Komunikace: RS485, Modbus RTU
- Měření energie: import a export
- Výstupy: konfigurovatelné pulsní
- Certifikace: MID B+D
- Displej: podsvícený LCD
- Montáž: DIN lišta
| Kategorie: | Elektroměry |
|---|---|
| Hmotnost: | 0.4 kg |
| Délka: | 7,2 cm |
| Šířka: | 9,45 cm |
| Výška: | 6,5 cm |
EASTRON SDM630MCT-MODBUS-MID – třífázový elektroměr s RS485
EASTRON SDM630MCT-MODBUS-MID je multifunkční elektroměr určený pro nepřímé měření elektrické energie pomocí proudových transformátorů se sekundárním proudem 1 A nebo 5 A. Umožňuje sledovat jednofázové i třífázové elektrické sítě a poskytuje podrobný přehled o jejich aktuálním zatížení a toku energie.
Elektroměr měří fázová a sdružená napětí, proudy, frekvenci, účiník, činný, jalový i zdánlivý výkon. Zaznamenává importovanou, exportovanou a celkovou činnou i jalovou energii. Podporuje také měření maximálního odběru a harmonického zkreslení proudu a napětí.
Pro přenos naměřených dat je vybaven rozhraním RS485 s protokolem Modbus RTU. Díky tomu jej lze začlenit do systémů energetického monitoringu, automatizace budov nebo nadřazených řídicích systémů. K dispozici jsou také pulsní výstupy pro externí odečet energie.
Provedení na DIN lištu usnadňuje instalaci do elektrického rozvaděče. Podsvícený LCD displej a ovládací tlačítka umožňují pohodlné procházení naměřených hodnot a nastavení komunikačních i měřicích parametrů. Provedení MID B+D je vhodné také pro aplikace, ve kterých je požadováno úředně ověřené měření elektrické energie.
Hlavní výhody
- Nepřímé měření pomocí proudových transformátorů s výstupem 1 A nebo 5 A.
- Měření jednofázových i třífázových sítí v zapojení 1P2W, 3P3W a 3P4W.
- Obousměrné měření importované a exportované elektrické energie.
- Měření napětí, proudu, frekvence, účiníku a hlavních výkonových veličin.
- Sledování činné, jalové i zdánlivé energie a výkonu.
- Komunikace RS485 s průmyslovým protokolem Modbus RTU.
- Dva pulsní výstupy, z nichž jeden je konfigurovatelný.
- Podsvícený LCD displej s ovládacími tlačítky.
- Certifikace MID B+D pro stanovené měření energie.
- Kompaktní montáž na standardní DIN lištu.
Využití v praxi
- Měření spotřeby a toku energie v třífázových elektrických instalacích.
- Fotovoltaické systémy s požadavkem na sledování importu a exportu energie.
- Průmyslové a komerční rozvaděče s vyššími měřenými proudy.
- Podružné měření v administrativních, výrobních a bytových objektech.
- Energetický monitoring výrobních technologií a jednotlivých provozních celků.
- Systémy správy budov a automatizace využívající komunikaci Modbus RTU.
- Dálkové odečty a sběr dat prostřednictvím rozhraní RS485.
- Aplikace vyžadující elektroměr s certifikací podle směrnice MID.
Technické parametry
| Model | EASTRON SDM630MCT-MODBUS-MID |
|---|---|
| Typ zařízení | Multifunkční elektroměr pro jednofázové a třífázové sítě |
| Způsob měření proudu | Nepřímé měření přes proudové transformátory |
| Sekundární proud CT | 1 A nebo 5 A |
| Podporované zapojení | 1P2W, 3P3W a 3P4W |
| Jmenovité napětí | 3×230/400 V AC |
| Provozní rozsah napětí | 80–120 % jmenovitého napětí |
| Frekvence | 50 / 60 Hz |
| Třída přesnosti činné energie | Třída 1; varianta SDM630MCT-MOD-MID-0.5 dosahuje třídy 0,5 |
| Třída přesnosti jalové energie | Class 2 |
| Měřené veličiny | Napětí, proud, frekvence, účiník, činný, jalový a zdánlivý výkon |
| Měření energie | Importovaná, exportovaná a celková činná i jalová energie |
| Další měření | Maximální odběr, THD proudu a napětí |
| Komunikace | RS485, Modbus RTU |
| Přenosová rychlost | 2400 / 4800 / 9600 / 19 200 / 38 400 bps |
| Adresní rozsah Modbus | 1–247 |
| Maximální vzdálenost komunikace | Až 1 000 m při odpovídajícím zapojení sběrnice |
| Pulsní výstupy | 2 výstupy; jeden konfigurovatelný, druhý 3 200 imp/kWh |
| Displej | Podsvícený LCD |
| Maximální zobrazená hodnota | 9 999 999,9 kWh / kvarh |
| Vlastní spotřeba | ≤ 2 W / 10 VA na fázi |
| Provozní teplota | −25 °C až +55 °C |
| Skladovací teplota | −40 °C až +70 °C |
| Krytí | IP51, určeno pro vnitřní instalaci |
| Instalační kategorie | CAT III |
| Mechanické prostředí | M1 |
| Elektromagnetické prostředí | E2 |
| Montáž | DIN lišta |
| Rozměry (V × Š × H) | 94,5 × 72 × 65 mm |
| Certifikace | MID B+D |
| Směrnice MID | 2014/32/EU |
| Normy pro měření energie | IEC 62053-21 a EN 50470-1/-3 |
