Eastron SDM630-M – třífázový elektroměr 100 A s Modbus RTU a certifikací MID
Eastron SDM630-M třífázový elektroměr 100 A s Modbus RTU
Eastron SDM630-M je multifunkční elektroměr pro přímé jednofázové i třífázové měření proudu až do 100 A bez použití externích proudových transformátorů. Měří importovanou i exportovanou činnou a jalovou energii, napětí, proud, výkon, účiník, frekvenci a maximální odběr. Pro vzdálený odečet a integraci do řídicích systémů nabízí komunikaci RS485 s protokolem Modbus RTU a dva pulzní výstupy.
- Model: Eastron SDM630-M
- Typ: multifunkční elektroměr
- Měření proudu: přímé, bez externích CT
- Proudový rozsah: 0,3–10(100) A
- Jmenovité napětí: 3×230/400 V AC
- Zapojení: 1P2W, 3P3W a 3P4W
- Komunikace: RS485, Modbus RTU
- Měření energie: import a export
- Výstupy: 2 pulzní výstupy
- Pulzní konstanta: 400 imp/kWh
- MID označení: T12801
- Třída přesnosti: B
- Norma: EN 50470-3:2022
- Krytí: IP20
- Instalační kategorie: CAT III
- Displej: podsvícený LCD
- Montáž: DIN lišta
| Kategorie: | Elektroměry |
|---|---|
| Hmotnost: | 0.5 kg |
| Délka: | 10 cm |
| Šířka: | 7,2 cm |
| Výška: | 6,6 cm |
EASTRON SDM630-M MID – třífázový elektroměr 100 A s RS485 Modbus RTU
EASTRON SDM630-M je multifunkční elektroměr určený pro přímé měření elektrické energie a proudu až do 100 A bez použití externích proudových transformátorů. Lze jej použít v jednofázových i třífázových elektrických sítích se zapojením 1P2W, 3P3W nebo 3P4W.
Elektroměr měří fázová i sdružená napětí, proud jednotlivých fází, frekvenci, účiník a činný, jalový i zdánlivý výkon. Zaznamenává importovanou, exportovanou a celkovou činnou i jalovou energii. Umožňuje také sledování maximálního odběru během nastavitelného časového intervalu.
Pro vzdálený odečet a přenos naměřených hodnot je elektroměr vybaven rozhraním RS485 s průmyslovým protokolem Modbus RTU. Díky tomu jej lze připojit k systémům energetického monitoringu, automatizaci budov, fotovoltaickým střídačům, nabíjecím stanicím nebo nadřazeným řídicím systémům. K dispozici jsou také dva pulsní výstupy.
Elektroměr je určen k montáži na standardní DIN lištu a zabírá čtyři moduly. LCD displej a ovládací tlačítka umožňují procházení naměřených hodnot a nastavení komunikačních parametrů. Provedení MID s označením T12801 je vhodné pro aplikace, ve kterých je vyžadováno měřidlo odpovídající požadavkům evropské směrnice MID.
Hlavní výhody
- Přímé měření proudu až do 100 A bez externích proudových transformátorů.
- Podpora jednofázového i třífázového zapojení 1P2W, 3P3W a 3P4W.
- Obousměrné měření importované a exportované elektrické energie.
- Měření napětí, proudu, frekvence, účiníku a výkonových veličin.
- Sledování činného, jalového a zdánlivého výkonu a energie.
- Měření maximálního odběru v nastavitelném časovém intervalu.
- Komunikace RS485 s průmyslovým protokolem Modbus RTU.
- Dva pulsní výstupy pro externí odečet nebo další zpracování dat.
- LCD displej s ovládacími tlačítky a nastavením chráněným heslem.
- Provedení MID s označením typového schválení T12801.
- Kompaktní provedení o šířce čtyř modulů na DIN lištu.
Využití v praxi
- Hlavní a podružné měření spotřeby v třífázových rozvaděčích.
- Fotovoltaické systémy se sledováním odběru a dodávky energie.
- Nabíjecí stanice a wallboxy pro elektrická vozidla.
- Energetický monitoring rodinných domů a bytových objektů.
- Administrativní, obchodní a průmyslové budovy.
- Monitoring jednotlivých výrobních technologií a provozních celků.
- Dálkové odečty prostřednictvím sběrnice RS485.
- Systémy správy budov a automatizace využívající Modbus RTU.
- Aplikace vyžadující elektroměr se schválením podle směrnice MID.
Technické parametry
| Model | EASTRON SDM630-M |
|---|---|
| Typ zařízení | Multifunkční elektroměr pro jednofázové a třífázové elektrické sítě |
| Způsob měření proudu | Přímé měření bez externích proudových transformátorů |
| Podporované zapojení | 1P2W, 3P3W a 3P4W |
| Jmenovité napětí | 3×230/400 V AC |
| Provozní rozsah napětí | 80–120 % jmenovitého napětí |
| Proudový rozsah | 0,3–10(100) A |
| Referenční proud | 10 A |
| Maximální proud | 100 A |
| Minimální proud | 0,3 A |
| Rozběhový proud | 40 mA |
| Frekvence | 50 / 60 Hz |
| Způsob měření | RMS měření včetně harmonických složek v jednofázových a třífázových střídavých sítích |
| Třída přesnosti činné energie | Třída B podle EN 50470-3:2022 |
| Třída přesnosti jalové energie | Class 2 podle IEC 62053-23 |
| Přesnost měření napětí | ±0,5 % |
| Přesnost měření proudu | ±0,5 % |
| Přesnost měření frekvence | ±0,2 % |
| Měřené veličiny | Fázové a sdružené napětí, proud, frekvence, účiník, činný, jalový a zdánlivý výkon |
| Měření energie | Importovaná, exportovaná a celková činná i jalová energie |
| Maximální odběr | Měření maximálního odběru v nastavitelném intervalu až do 60 minut |
| Komunikace | RS485, Modbus RTU |
| Adresní rozsah Modbus | 1–247 |
| Přenosová rychlost | 2 400 / 4 800 / 9 600 / 19 200 / 38 400 bps |
| Parita | Žádná, lichá nebo sudá |
| Stop bity | 1 nebo 2 |
| Doba odezvy | Méně než 100 ms |
| Maximální vzdálenost komunikace | Až 1 000 m při správném provedení sběrnice RS485 |
| Pulsní výstupy | 2 pulsní výstupy |
| Pulsní konstanta | 400 imp/kWh |
| Displej | LCD displej s ovládacími tlačítky |
| Nastavení | Nastavení měřicích a komunikačních parametrů chráněné heslem |
| Krytí | IP20 |
| Instalační kategorie | CAT III |
| Impulsní výdržné napětí | 6 000 V |
| Provozní teplota | −40 °C až +70 °C |
| Montáž | DIN lišta, šířka 4 moduly |
| Rozměry (V × Š × H) | 100 × 72 × 66 mm |
| Certifikace | MID |
| MID typové schválení | T12801 |
| Číslo oznámeného subjektu | 0598 |
| Norma pro činnou energii | EN 50470-3:2022 |

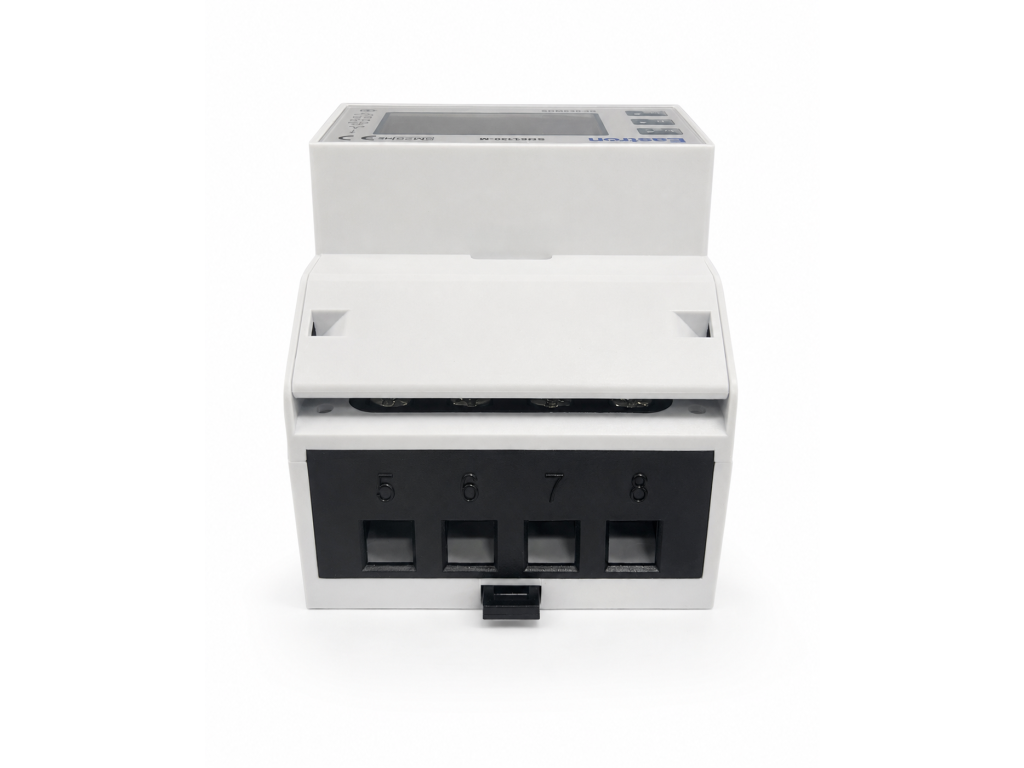

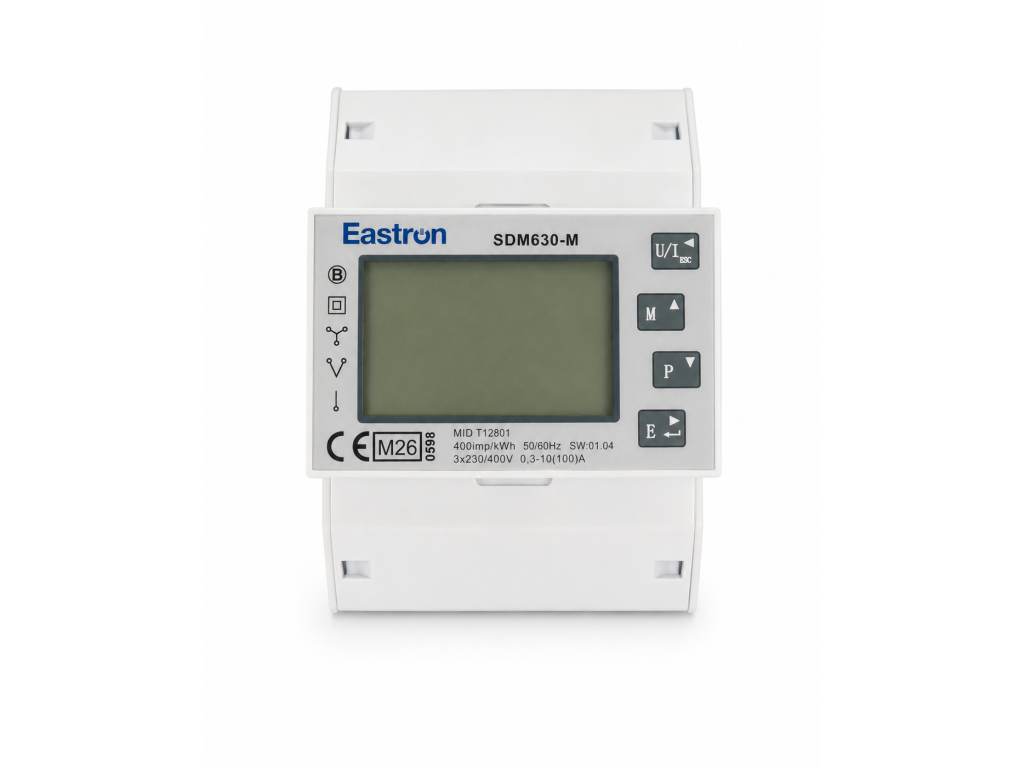

| Verze softwaru fotografovaného kusu | SW 01.04 |
